Memory

Real Mode

  • real mode是Intel CPU的一种基本运行模式,是CPU在上电或reset后的默认工作模式
  • 在real mode下,CPU只能访问前1MB的memory space,这前1MB的memory被称为real or conventional memory system
  • 具有downward compatibility,可以允许旧的8088/8086应用在新的CPU如80286及后续的新CPU上继续运行

Segments and Offsets

  • 在real mode下,使用segment address和offset address结合定位内存中的某个位置
  • segment address定义了任意64K-Byte内存段的起始地址
  • offset address选择64-Byte内存段内的任意位置
  • 核心公式Physical Address = Segment × 10H + Offset

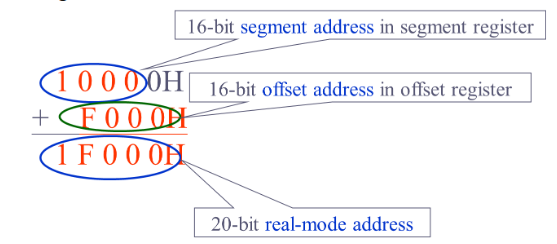

  • Example:对于segment register = 1000H, offset register = F000H,结合得到real-mode address = 1F000H(20-bit):

  • 20-bit real mode address可以访问内存前1M Byte的任意16字节边界段的起始位置,这是由于segment address必须乘10H,最小间隔为16字节

Protected Mode

  • 在80826及以后的Intel CPU中加入,允许CPU超出real mode只能访问前1MB内存的限制
  • 在Protected Mode下,segment register不再存放segment address而是存放selector通过segmentation mechanism寻找对应的descriptor进行之后的操作

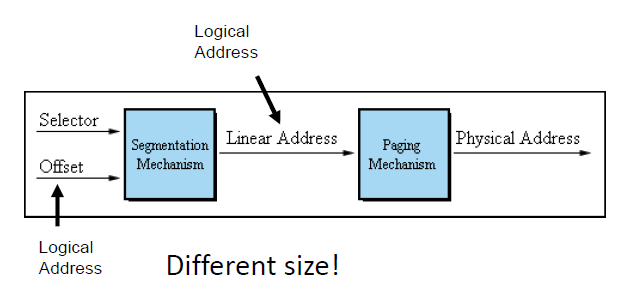

  • 在Protected Mode下的寻址如图所示:

Segmentation Mechanism

  • 在real mode中,CPU主要使用CS, DS, ES, SS,此时的segment register中的值直接参与到memory segment的寻找中
  • 而在protected mode中,segment register存储了更多的信息,主要被拆分为三个部分如图所示:

  • RPL(2 bits): Requested Reivilege Level,即请求权限等级

  • TI(1 bit): 决定选择使用GDT(Global descriptor table)还是LDT(Local descriptor table)
  • Selector(13 bits): 用于从descriptor table中选择一个descriptor

Descriptors

  • descriptor用于描述一个memory segment的location, length and access rights
  • 总共有Global descriptor table(适用于所有程序)和Local descriptor table(适用于某个特定的application)两种descriptor table,每个descriptor table中包含8192个descriptors, 对应selector的13-bit index(2

  • 每个descriptor为8 byte长

base address

  • descriptor中用于描述memory segment的starting address的字段,注意此处无需像real mode一样再乘以10H(也就无需再从16-byte boundary开始)

limit

  • 代表这个segment中的最后一个有效offset(即segment end),例如:对于Segment start = F00000H/Segment end = F000FFH,那么Base = F00000H/Limit = FFH

G-bit

  • 不同的CPU支持的最大segment size不同:80286的descriptor中limit为16 bit且固定以byte为单位,因此segment size为1 byte~64KB;base为24 bit,因此segment可以从16MB物理内存的任意位置开始
  • 80386及以后,limit扩展为20 bit并引入G bit:G=0时以1 byte为单位,segment size为1 byte1MB;G=1时以4KB为单位,segment size为4KB4GB;base为32 bit,因此可以从4GB内存的任意位置开始
  • 即G=0时limit直接按byte解释,G=1时limit以4KB为单位解释(有效limit = limit × 4KB + 0FFFH)

AV bit

  • 用于标识这个segment是否可用
  • 当AV=1时segment available
  • 而当AV=0时segment not available

D bit

  • 用于决定默认使用的是16-bit还是32-bit instruction/data access
  • 当D=0时使用16-bit,可以兼容8086-80286,默认AX,BX等16-bit instruction
  • 当D=1时使用32-bit,默认EAX,EBX等32-bit instruction

Access Rights byte

  • 是descriptor中的8-bit权限控制字段,用来规定这个memory segment能否被访问,怎样被访问

  • P:segment 是否存在于 memory
  • DPL:Descriptor Privilege Level
  • S:system descriptor 还是 code/data descriptor
  • E:code segment 还是 data segment
  • ED/C:根据 code/data segment 决定 expand-down / conforming 等属性
  • RW:是否可读/可写
  • A:segment 是否已经被访问过

Caution

  • 二进制字段编号从右侧bit0开始从右往左读,拆字段时注意顺序

Program-Invisible Registers

  • Descriptor table本身存放在memory中,但是又需要经常被CPU访问,因此在80286及以后的CPU设计了一些program-invisable register用于保存这些表的位置等信息
  • 主要用于protected mode下控制CPU的内存管理,软件不能像AX,BX那样访问program-invisable register
  • 每个segment register(如CS/DS等)在protected mode下都有一个program-invisible portion,每当selector改变时, CPU会自动去descriptor table中读取descriptor并将base address, limit和access rights载入这个program-invisible portion,这样可以避免每次访问同一个segment时都要重新查询descriptor table
  • GDTR/IDTR:即Global Descriptor Table Register/Interrupt Descriptor Table Register,保存的是GDT和IDT在memory中的base address和limit
  • LDTR:保存一个selector,可以通过这个selector在GDT中找到内存中的LDT的base和limit. 这么做是因为LDT本身也是一个需要被管理的内存对象
  • TR:即task register,用于指定一个task(通常是procedure或application program)的descriptor,用于切换当前任务

Linear Address

  • logical address经过segmentation mechanism处理后得到linear address
  • linear address等于base address(通过selector从descriptor table中获取)+offset(instruction自带)

Paging Mechanism

  • paging的作用是将linear address进一步转为physical address
  • paging使得program/data更容易relocatable,程序不必固定在物理内存中的某个位置,程序访问linear address时,paging会自动把linear address映射到任意合适的physical address

Memory Paging

  • 80386及以上的paging mechanism可以让任何linear address对应到某个physical location,并且整个过程对于program来说是invisible的
  • 具体来说,linear address首先被分为三部分,并对应到不同的table中定位:

  • (其中dir=10bit/page=10bit/offset=12bit)

  • 内存首先被划分为不同的page,每个page固定大小为4KB,同时程序和数据也会按照4KB进行切分成page
  • offset(12bits)刚好可以对应到page中的每一个byte(2
  • page(10bits)在page table中找到对应的page/page frame
  • dir(10bits)对应的page table
